彩屏無紙記錄儀
一、概述
AK-600R輸入彩屏無紙記錄儀，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。


二、功能特點
系統
◆ 采用zui新大規模集成電路，國際名廠元器件精心設計；
◆采用高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現12路信號的檢測、記錄、顯示和報警。

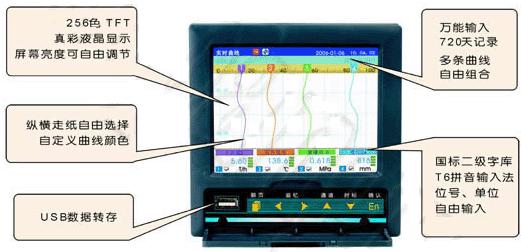

◆ 5.7英寸320 ×240點陣式TFT高亮度彩色圖形液晶顯示,CCFL背光、畫面清晰、寬視角。屏幕亮度可以自由調節。
◆全隔離輸入，可輸入多種信號，無需跳線，通過軟件組態即可。
◆開關電源，85VAC-265VAC范圍內正常工作；
◆集成硬件實時時鐘，掉電情況下時鐘也能準備運行；
◆提供變送器+24VDC隔離配電。
◆全鋁密封外殼及內部屏蔽板，保證儀表在惡劣環境中正常工作。
◆16M大容量FLASH閃豐芯片存貯歷史數據，掉電永不丟失數據；
◆12路繼電器報警輸出。
信號
◆可輸入各種標準信號，F(xiàn)R、20MA、5V、S、B、K、T、E、J、R、N、Pt100、Cu50、Cu53、BA1、BA2、350Ω、20MV、100MV、10MA、WRe、F1、F2；
◆信號全量程精度±0.2%；
◆通道間隔離；
◆可提供隔離配電；
◆提供標準4-20MA輸出；

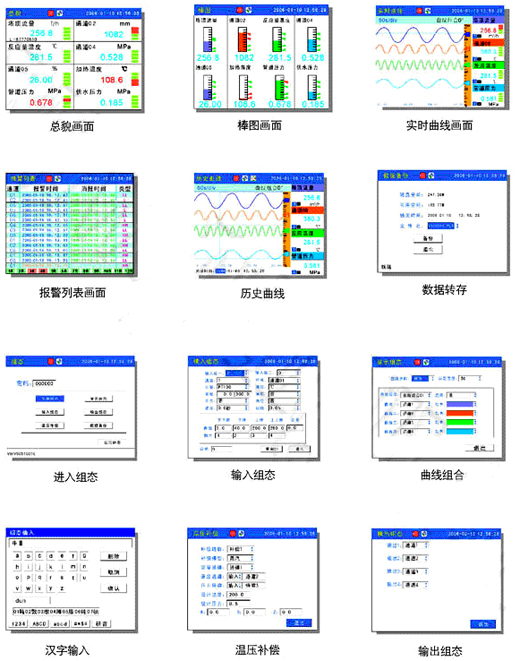

軟件
◆中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；
◆工程量顯示數值范圍寬，可顯示5位數值：-9999～19999；
◆報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警，可以記錄zui近的15條報警信息；
◆支持流量累積功能；
◆4路溫壓補償，支持補償信號輸入，常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽，壓力補償?shù)瘸Ｓ醚a(bǔ)償模型；
◆支持真空度科學計數法顯示；
◆曲線走紙方向可設定橫向或縱向；
◆4組曲線顯示可以自由組合，自定義曲線顏色；
◆內置GB2312二級漢字字庫（6500漢字）；
◆全新T6輸入法，操作方便。支持漢字拼音輸入，數字、英文、特殊符號、上下標等選擇輸入，采用國際標準編碼，解決特殊單位及漢字位號的輸入問題；
◆漢字位號、單位自定義組合輸入。

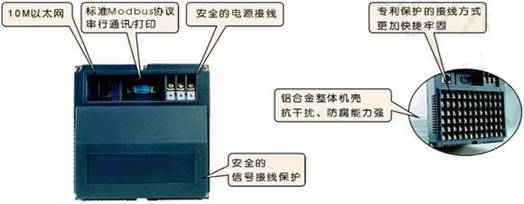

通訊
◆標準串行通訊接口：RS-485和RS-232C；
◆10M Ethernet標準RJ45接口；
◆支持標準Modbus TRU通訊協議，標準ModBus TCP通訊協議，提供多種數據類型，如百分量、工程量、累積量等，除支持本公司的ScanX數據管理軟件外，還支持iFIX、組態王、MCGS、PCAuto等流行組態軟件，無需專用驅動。
◆使用USB接口轉存和備份歷史記錄，支持128M、256M、512M優盤；
◆支持FAT16/FAT32文件系統類型，Windows可識別歷史記錄文件。
◆可外接微型打印機，支持手動打印數據、曲線，自動定時自動打印數據，滿足用戶現場打印的需要；

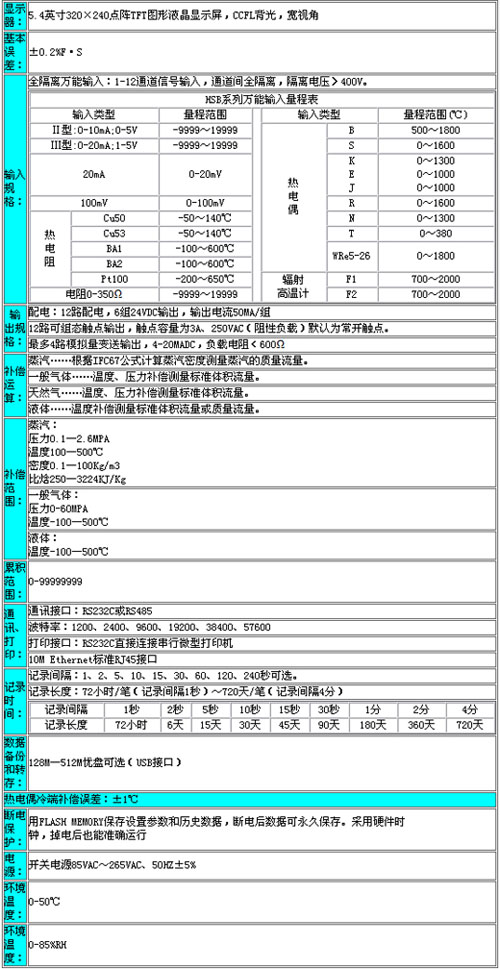

三、技術參數

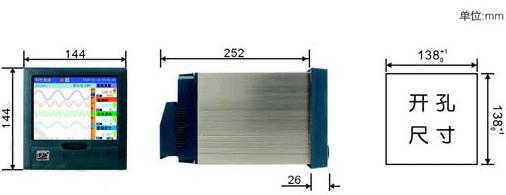

四、儀表外形尺寸，安裝方法及開孔尺寸

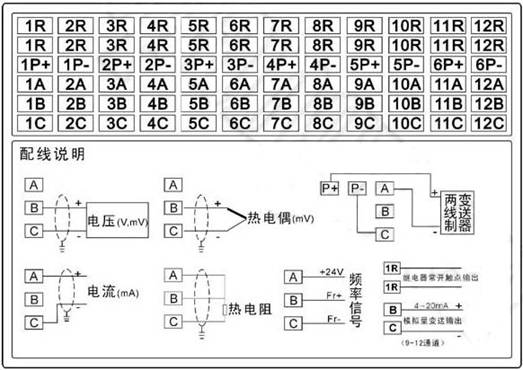

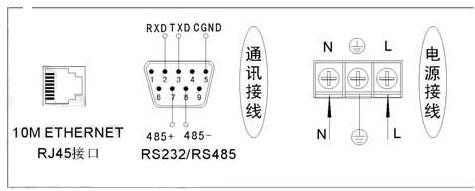

五、接線方法




六、選型表
